Elektrisch betätigter Federrücklaufbetätigter DN50 Messing 3-Wege motorisiertes Kugelventil
Produktdetails:
| Herkunftsort: | Fujian, China |
| Markenname: | ELSONIC |
| Modellnummer: | DF220 |
Zahlung und Versand AGB:
| Preis: | $10.00 - $15.00/units |
|---|---|
| Verpackung Informationen: | Motorisiertes Kugelventil 1 Einheit/Box Größe: 11*12,5*7,5CM 20 Einheit/Karton Größe: 39*27*23CM |
| Zahlungsbedingungen: | T/T, L/C, D/P D/A, MoneyGram, Kreditkarte, PayPal, Western Union, Bargeld, Treuhand |
| Versorgungsmaterial-Fähigkeit: | 100000 Einheiten/Einheiten pro Monat |
|
Detailinformationen |
|||
| Anwendung: | Allgemeine | Portgröße: | Ein halbes Zoll. |
|---|---|---|---|
| Material: | mit einer Breite von nicht mehr als 20 mm | Macht: | Hydraulik |
| Temperatur der Medien: | Hohe Temperatur, mittlere Temperatur, 5 ~ 95C | Druck: | Durchschnittlicher Druck |
| Struktur: | Ball, eingeschaltet/ausgeschaltet | Medien: | Wasser, Wasser |
| Produktbezeichnung: | Motorisiertes Kugelventil | Typ: | Ventile für HVAC-Systeme |
| Stromverbrauch: | 220V, 24V Stromversorgung | Material des Ventilkörpers: | mit einer Breite von nicht mehr als 20 mm |
| Farbe: | Blau | Zeit der Ventilschließung: | < 9S |
| sise: | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 ge | Hafen: | Xiamen, Festland China |
Produkt-Beschreibung

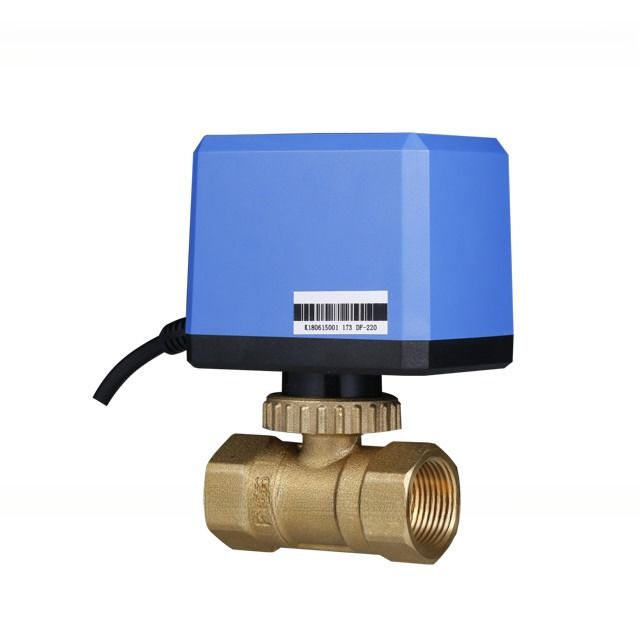

DF-Serie MOTORISIERTE Kugelventile
DF-Serie Motorisiertes Kugelventil, das aus Aktor und Ventilkörper besteht, wird zur Steuerung des HVAC-Wassersystems verwendet.Und die eingebauten Grenzkontakte machen das Ventil Strom aus, wenn das Ventil öffnet oder schließtUnd der Ventilkörper ist aus Messing geschmiedet, das für motorisierte Kugelventile in der Klimaanlage geeignet ist.
Anmerkung:Im Allgemeinen wird das Ventil in einer normalen offenen Position installiert.
Stromversorgung:
| AC220V ± 10%, 50/60 Hz |
| Stromverbrauch: | 3VA/6VA ((Nur bei geschlossenem oder geöffnetem Ventil) |
| Typ des Motors: | Synchronmotor/umkehrbarer Synchronmotor |
| Laufzeit: | 15er |
| Ausgangsdrehmoment | 15 kg F.cm ((DF220) 30 kg F.cm ((DF225) |
| Schublänge: | 700 |
| Nenndruck: | 1.6Mpa |
| Durchschnittliche Temperatur: | 2 ~ 90°C |
| Arbeitsmedium: | Kühl-/Heizwasser oder 50% EG |
Anschlussverfahren:
| Rohrfaden G |
Abmessungen und Modellnummer
Elektrische Schemata
Sektionelle Ansicht
Einfache Ausnahmeregelung:
Code | Ausnahmebehandlung von Phänomenen | Gründe | Handhabung |
01 | Das offene und das schließende Ventil befinden sich in entgegengesetzter Position. | Die Verkabelung ist falsch. | Um die Verkabelung des offenen und des schließenden Ventils zu ändern. |
02 | Der Aktor funktioniert nicht. | Die Verkabelung ist falsch oder der Stromkreis ist verbrannt oder es ist Wasser im Aktoren oder der Motor ist beschädigt. | Überprüfen Sie die Stromversorgung, den Stromkreis und den Thermostat. |
Ersetzen Sie den Aktor. | |||
03 | Die Schnurverbindungen sind zerbrochen. | Der Verbindungsfaden ist nicht abgestimmt, oder die Installation ist unregelmäßig, oder die Kraft ist zu groß. | Das Ventilkörper ersetzen. |
04 | Das Ventil kann sich nicht vollständig öffnen oder schließen. | Verstopfte Rohre oder schlechte Wasserqualität. | Reinigen Sie die Trümmer in den Rohren oder installieren Sie einen Vorfilter. |
Anweisungen zur Installation
1Der Aktor sollte auf der horizontalen Linie montiert werden.
2.Verwenden Sie während der Montage keine zu starke Kraft auf den Aktor.
3.Die Schleife zum Anschließen des Ventils sollte die internationale Standardrohrschleife (Rohrschleife G) sein.
4.Vor der Installation die Ventile und Rohre sauber halten.
5Das Ventil und die Rohre können horizontal oder vertikal installiert werden, jedoch nicht in umgekehrter Position.
6.Um sicherzustellen, dass die Rohre und das Ventil warm bleiben, aber halten Sie den Aktor nicht in der Isolationsschicht
